One-2-3-45#

Abstract#

  • Task: 단일 이미지 → 3D 복원

  • 단일 이미지 3D 복원 문제

    • 자연 세계에 대한 깊은 지식을 요구하는 중요한 동시에 도전적인 과제.

    • 기존 방법들은 2D 디퓨전 모델을 이용한 neural radiance field 최적화를 통해 문제를 해결하지만, 최적화 시간 증가, 3D 일관성 부족, 형상 품질 저하 등의 문제점이 있음.

  • 제안 방법

    • 단일 이미지 입력: 객체의 단일 이미지를 입력으로 받아 360도 3D 텍스처 메쉬를 생성.

    • 다중 뷰 이미지를 생성한 후 (Zero123) 이용 이를 3D 공간으로 lifting하는 것을 목표로 함

      • View-conditioned 디퓨전 모델 사용: Zero123 모델을 활용하여 입력 이미지로부터 다중 뷰 이미지를 생성

      • 3D 복원 모듈:

        • 다중 뷰 불일치 문제를 해결하기 위해, SDF-based generalizable neural surface reconstruction method을 사용.

        • 360도 메쉬 복원을 가능하게 하는 중요한 학습 전략을 제안.

  • 장점

    • 고비용 최적화를 필요로 하지 않아 기존 방법보다 짧은 시간에 3D 형태를 복원.

    • 3D 일관성을 높이고 입력 이미지에 더 충실한 결과 생성.

  • 평가 결과

    • 합성 데이터와 실제 이미지에서 테스트하여, 메쉬 품질과 실행 시간 측면에서 우수성을 입증.

  • 추가 활용 가능성

    • 텍스트-이미지 디퓨전 모델과 결합하여 텍스트-3D(Text-to-3D) 작업도 지원 가능.

one-2-3-45 01

Fig. 831 단일 이미지를 입력으로 받아 360도 메쉬를 45초 만에 재구성#

  • 참고 자료: Sign distance function

    one-2-3-45 02

    Fig. 832 Sign Distance Function 예시#

    • 각 점이 표면에서 얼마나 멀리 떨어져 있는지를 거리로 표현

    • 양수: 표면 바깥

    • 음수: 표면 안쪽

Introduction#

  • 단일 이미지 3D 복원의 중요성과 어려운 점

    • 단일 2D 이미지로부터 3D 객체 모델을 복원하는 문제는 로봇 조작, 내비게이션, 3D 콘텐츠 제작, AR/VR 등에서 중요한 역할을 함.

    • 보이는 부분뿐만 아니라 보이지 않는 부분을 추정해야 하며, 이는 정보 부족으로 다수의 가능성 있는 솔루션을 포함한 ill-posed 문제임.

  • 3D shape dataset을 이용한 기존 방법과 제안 접근법 비교

    • 3D shape dataset을 이용한 기존 방법의 한계

      • 3D shape dataset을 통해 클래스 특화 사전 정보(Class-specific Priors)를 이용하지만, 새로운 카테고리에 대한 일반화가 어려움.

      • 공개된 3D 데이터셋 크기가 제한되어 있어 복원 품질의 한계가 존재.

    • 제안 접근법

      • 범용 솔루션: 입력 이미지의 객체 카테고리와 상관없이 고품질 3D 텍스처 메쉬를 생성.

      • 2D 디퓨전 모델의 강력한 사전 정보를 활용하여 3D 복원을 수행.

      • Zero123 모델을 사용하여 입력 이미지의 카메라 변환에 따른 다중 뷰 이미지를 생성.

  • 기존 최적화 기반 방법들과 제안 접근법 비교

    • 기존 최적화 기반 방법들의 문제점

      • 시간 소모적: 최적화 과정에서 다수의 iteration 필요.

      • 메모리 집약적: 고해상도 이미지 렌더링 시 메모리 부담 증가.

      • 3D 일관성 부족: 단일 뷰 기반 작업으로 인해 모순된 3D 형상이 생성될 가능성(Janus 문제).

      • 형상 품질 저하: density field 기반 방법은 고품질 RGB 렌더링은 가능하지만, 고품질 메쉬 추출은 어려움.

    • 제안 방법의 특징

      • 최적화 기반 접근 대신, 코스트 볼륨 기반(cost-volume-based) 3D 복원 기법을 결합.

      • SparseNeuS(MVSNeRF 변형)를 기반으로 하여 다중 뷰 예측의 불일치 문제를 해결.

      • 입력 이미지의 카메라 포즈가 미지수인 문제를 해결하기 위해 고도 추정 모듈(elevation estimation module)을 제안.

  • 구성 모듈

    • 다중 뷰 생성: Zero123 모델로 다중 뷰 이미지 생성.

    • 고도 추정 모듈(elevation estimation module): Zero123의 좌표계에서 입력 형태의 고도를 계산하여 카메라 포즈 결정.

    • 3D 복원: 다중 뷰 예측 및 카메라 조건을 바탕으로 고품질 360도 메쉬 복원.

  • 제안한 방법의 강점

    • 시간 효율성: 최적화 없이 45초 내외로 3D 메쉬 생성.

    • 형상 품질 개선: SDF 표현을 활용하여 더 나은 지오메트리와 일관된 3D 메쉬 생성.

    • 입력 이미지 충실도: 기존 방법보다 입력 이미지에 더 충실한 복원 결과.

  • 평가 결과

    • 합성 데이터와 실제 이미지에서 테스트하여 품질과 효율성 측면에서 기존 방법보다 우수함을 입증.

Method#

  • 3.1 Zero123: View-Conditioned 2D Diffusion → 다중 뷰 이미지 생성

  • 3.2 Can NeRF Optimization Lift Multi-View Predictions to 3D? → 기존 NeRF 기반 및 SDF 기반 방법의 한계점 (일관되지 않은 다중 뷰 예측으로 인해 고품질 메시를 재구성하지 못함)

  • 3.3 Neural Surface Reconstruction from Imperfect Multi-View Predictions → 일관적이지 않은 다중 뷰 예측을 처리하고 3D 메시를 재구성 할 수 있는 모듈 제안

  • 3.4 Camera Pose Estimation → 3D 재구성을 위한 Zero123의 포즈 추정의 필요성 및 입력 뷰의 고도를 추정하는 새로운 모듈 제안

3.1 Zero123: View-Conditioned 2D Diffusion#

one-2-3-45 03

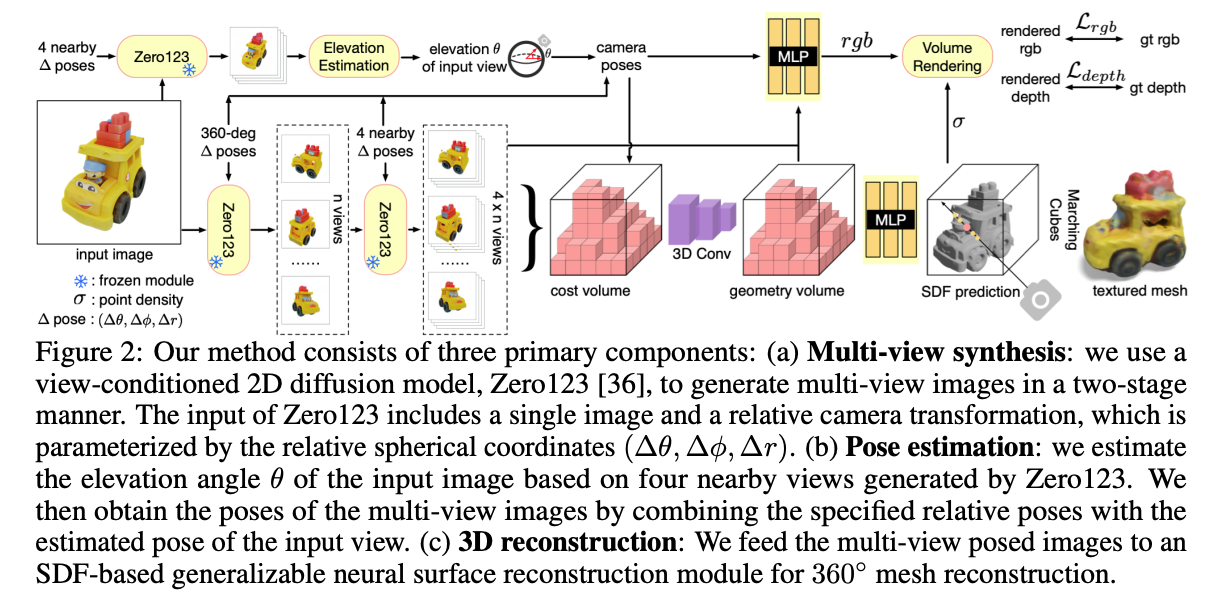

Fig. 833 모델 구조#

  • 2D 확산 모델의 강점:

    • DALL-E, Imagen, Stable Diffusion과 같은 최신 2D 확산 모델은 인터넷 규모 데이터를 학습해 강력한 시각적 개념과 사전 지식을 보유.

    • 기존에는 주로 text-to-image에 초점을 맞췄지만, 최근 연구는 모델을 fine-tuning하여 다양한 조건부 제어 기능 추가 가능성을 보여줌.

    • Canny edges, 사용자 낙서(user scribbles), 깊이(depth), 노멀 맵(normal maps)과 같은 조건들이 효과적임이 입증됨.

  • Zero123

    one-2-3-45 04

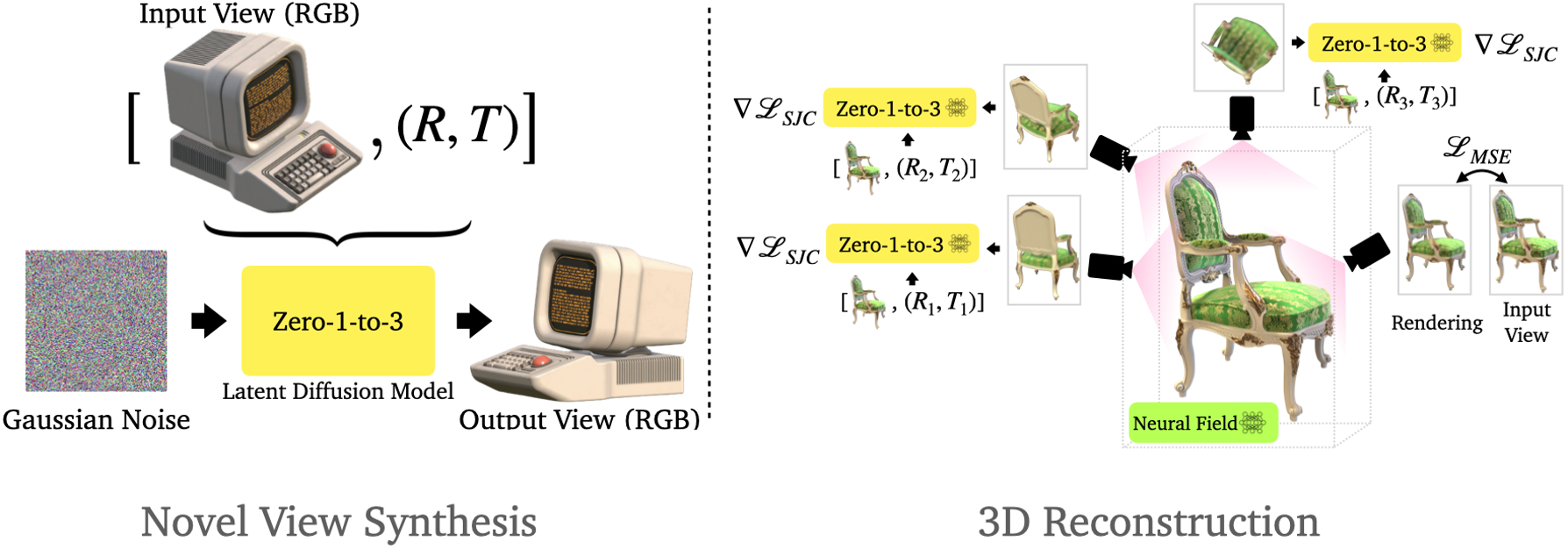

    Fig. 834 Zero-1-2-3#

    • 목표

      • Stable Diffusion 모델에 뷰포인트 조건(viewpoint condition)을 추가하는 것이 목표.

      • 주어진 단일 RGB 이미지와 상대적인 카메라 변환 정보를 통해 변환된 뷰에서 새 이미지를 합성 → novel view synthesis

    • 데이터세트 및 학습 방법:

      • 대규모 3D 데이터세트에서 생성된 이미지 쌍과 상대적 카메라 변환 정보를 사용해 Stable Diffusion 모델을 파인 튜닝.

      • 학습 시 객체는 좌표계의 원점에 배치되고, 구면 카메라는 구 표면에 위치하며 항상 원점을 바라봄.

    • 카메라 변환 매개변수화:

      • 두 카메라 위치 (θ₁, ϕ₁, r₁)와 (θ₂, ϕ₂, r₂) 간의 상대적 카메라 변환을 (θ₂ − θ₁, ϕ₂ − ϕ₁, r₂ − r₁)로 표현.

      • 학습 목표: 모델 f가 f(x1, θ2−θ1, ϕ2−ϕ1, r2−r1)를 x2와 유사하게 만드는 것 (x1, x2는 객체의 서로 다른 뷰에서 촬영된 이미지)

    • 성과:

      • Stable Diffusion 모델이 학습 데이터세트에 없는 객체들에 대해서도 카메라 뷰포인트를 제어하는 일반적인 메커니즘을 학습할 수 있음을 발견.

3.2 Can NeRF Optimization Lift Multi-View Predictions to 3D?#

  • Zero123을 사용하여 주어진 객체의 단일 이미지를 기반으로 다중 뷰 이미지를 생성.

  • 여기서, 기존의 NeRF 기반 또는 SDF 기반 방법으로 이 다중 뷰 이미지를 사용해 고품질 3D 메시를 복원할 수 있는지 검증하기 위해 실험 수행.

  • 실험 설계

    1. 단일 이미지를 입력으로 받아 Zero123을 통해 구 표면에서 균일하게 샘플링된 카메라 자세를 사용해 32개의 다중 뷰 이미지를 생성.

    2. 생성된 다중 뷰 이미지를 각각 NeRF 기반 TensoRF와 SDF 기반 NeuS에 입력.

      • TensoRF: density 필드 최적화.

      • NeuS: signed distance function 필드 최적화.

    3. 결과물의 품질 분석

  • 실험 결과

    one-2-3-45 05

    Fig. 835 Reconstruction 결과#

    • 두 방법 모두 만족스러운 결과를 생성하지 못함

    • 수많은 왜곡과 floaters가 발생.

      • Floaters: 메인 메쉬와 연결되지 않은 별도의 조각들

    • 이러한 성능 저하의 주된 원인은 Zero123의 예측 간 비일관성(inconsistency) 때문.

  • Zero123 예측의 한계

    • Zero123의 예측 결과와 실제 렌더링을 비교:

      one-2-3-45 06

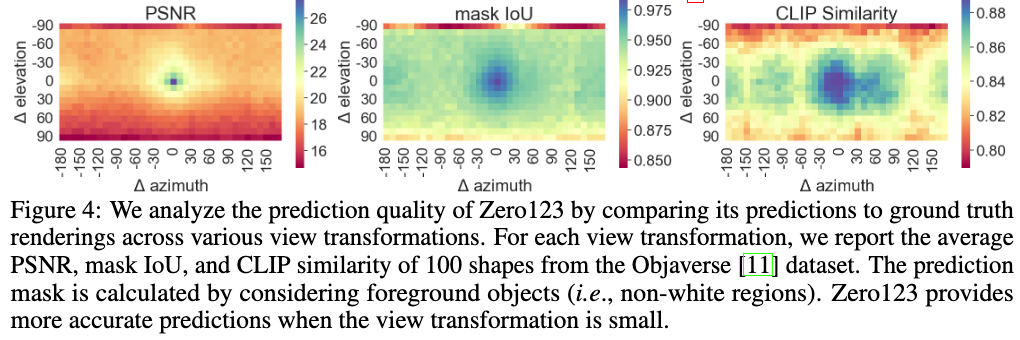

      Fig. 836 예측 결과와 실제 렌더링 비교 그래프#

      • PSNR(픽셀 단위 유사도): 전체적으로 낮음. 특히 입력 카메라 pose와 목표 카메라 pose의 상대적 변화가 크거나, target pose가 하단(bottom) 또는 상단(top)처럼 일반적이지 않은 위치일 경우 더욱 저하.

      • Mask IoU(영역 일치도): 대부분 0.95 이상으로 높음.

      • CLIP 유사도: 상대적으로 양호.

      → Zero123은 전반적으로 실제 결과와 유사한 윤곽과 경계를 가진 예측을 생성하지만, 픽셀 단위 외관은 정확히 일치하지 않음.

  • 기존 최적화 기반 방법의 한계

    • 소스 뷰 간의 이러한 미세한 비일관성은 전통적인 최적화 기반 방법에 치명적.

    • 원본 Zero123 논문에서 다중 뷰 예측을 3D로 변환하는 또 다른 방법을 제안했으나, 실험 결과 이 역시 완벽한 결과를 제공하지 못하며 최적화에 시간이 오래 걸림

3.3 Neural Surface Reconstruction from Imperfect Multi-View Predictions#

  • 최적화 기반 방법 대신, 본 연구는 SparseNeuS에 기반한 일반화 가능한 SDF 재구성 방식을 채택.

    • SparseNeuS는 MVSNeRF 파이프라인의 변형으로, 다중 뷰 스테레오, neural scene representation, 볼륨 렌더링(volume rendering)을 결합.

    • 해당 모듈은 소스 이미지와 대응하는 카메라 pose를 입력으로 받아 단일 feed-forward 패스로 텍스처 메시를 생성.


  • 복원 관련 네트워크 파이프라인

    one-2-3-45 07

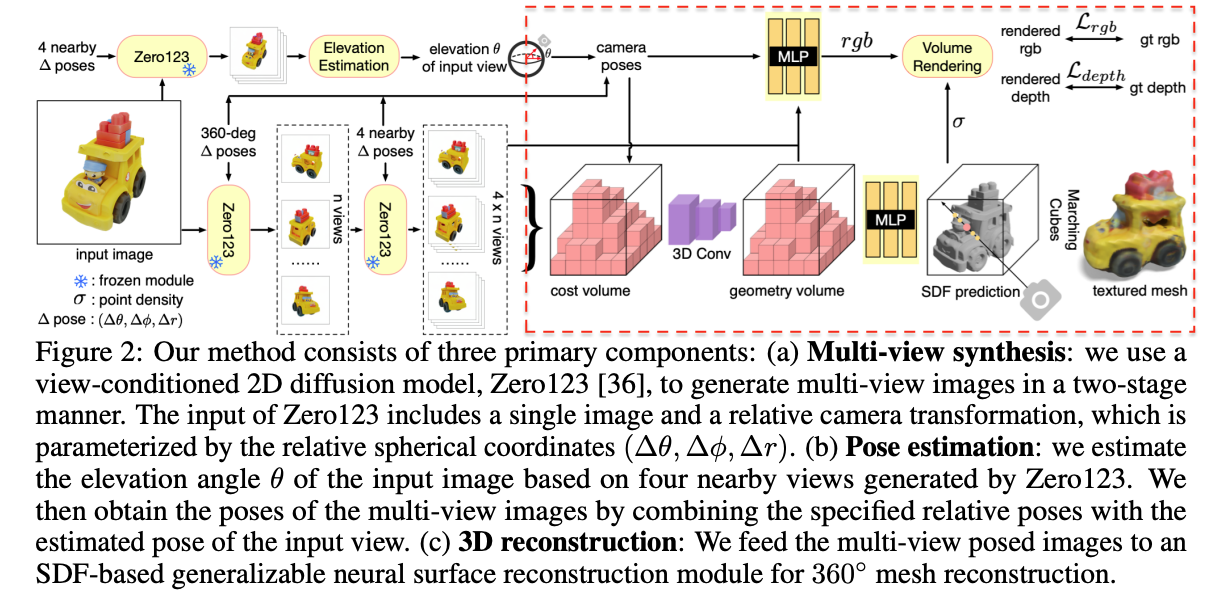

    Fig. 837 복원 네트워크 파이프라인#

    1. 입력 및 2D feature 추출

      • m개의 카메라 pose와 주어진 소스 이미지를 입력.

      • 2D feature 네트워크를 사용해 m개의 2D feature map 추출.

    2. 3D cost volume 생성

      • 각 3D 복셀을 m개의 2D feature plane으로 투영.

      • 투영된 2D 위치에서의 특징 값들의 분산을 계산해 cost volume 생성.

      • Cost volume construction

        • Cost volume: 특정 깊이에서 3D 점의 일치성을 표현하는 3차원 매트릭스

        • 생성 과정

          • Bounding box 설정: 관심 있는 영역을 포함하는 바운딩 박스(카메라 파라미터를 이용하여 모든 이미지를 포괄하는 3D 공간 영역 정의) 를 설정하고 이를 고정된 3D 복셀 그리드로 분할

          • Feature Projection

            • 입력 이미지에서 2D feature map을 추출하고 3D 공간의 각 복셀을 해당 이미지의 픽셀로 투영 (카메라 파라미터 이용)

            • 이 때 투영된 feature들은 보간을 통해 정확하게 계산됨

          • 동일한 voxel 위치에서 여러 이미지 view에서 투영된 feature들의 variance를 계산하여 cost volume 생성

            • 분산이 높을수록 이미지간 불일치가 큰 것

    3. Geometry volume 생성

      • Sparse 3D CNN을 사용해 cost volume을 처리하여 입력 shape 기하학적 정보를 인코딩하는 볼륨 생성.

    4. SDF 및 색상 예측

      • SDF 값 예측 (첫번째 MLP 네트워크):

        • 입력

          • 3D 좌표

          • geometry volume feature

        • 출력: SDF 값

      • 색상 예측 (두번째 MLP 네트워크):

        • 입력

          • 투영된 위치의 2D feature

          • geometry volume feature

          • 쿼리 viewing direction과 소스 이미지의 시점 간 상대적 방향.

        • 네트워크는 각 소스 뷰에 대한 blending weight를 예측하고, 해당 3D 점의 색상은 투영된 색상의 가중합(weighted sum)으로 계산.

    5. 렌더링

      • SDF 기반 렌더링 기법을 활용해 RGB 및 depth 렌더링 수행


2-Stage Source View Selection and Groundtruth-Prediction Mixed Training

  • 기존 sparseNeuS는 정면 reconstruction만 가능

  • 본 논문에서는 360도 메쉬 복원을 위해 sparseNeuS를 확장

    • 특정 방식의 소스 뷰 선택 및 깊이 정보 추가

    • Zero123을 활용하여 새로운 데이터 처리

  • 데이터셋과 카메라 모델

    • Zero123은 freeze 시킨 채 3D 객체 데이터셋에 대해 학습.

    • Zero123의 훈련 방식(정규화된 shape, 구면 카메라 모델)을 따름.

  • 2-stage source view selection

    • 1 stage: 구면 위의 균일하게 배치된 n개의 카메라 포즈에서 RGB와 depth ground truth 이미지 렌더링

    • 2 stage: Zero123 예측

      • 각 Ground-Truth 뷰에서 4개의 인접 뷰를 Zero123으로 예측. → 인접 뷰를 사용하기에 zero123의 결과가 정확하고 일관적임

  • Groundtruth-prediction mixed training

    • 4 × n개의 예측과 실제 카메라 pose를 reconstruction 모듈에 입력

    • n개의 실제 RGB 이미지 중 하나를 랜덤으로 타겟 뷰로 선택

  • Ground truth RGB와 depth 값을 사용해 학습 → depth loss로 더욱 정밀한 복원 가능

  • Inference 시에는 ground truth를 zero123의 예측으로 대체하고 depth는 필요 없음

  • 텍스처 메시 생성

    • Marching Cubes 알고리즘을 이용해 예측된 SDF 필드에서 메시를 추출

    • 메시의 vertex 색상은 NeuS에서 사용한 방법을 이용해서 쿼리

  • 본 모듈은 3D 데이터셋에서 학습되었지만, 로컬 상관관계를 학습했기 때문에 unseen shapes에도 일반화 가능함을 확인.

3.4 Camera Pose Estimation#

  • 카메라 파라미터화 및 제약사항

    • Zero123은 카메라를 구면 좌표계 (θ, ϕ, r)로 표현

      • θ: 고도각(Elevation).

      • ϕ: 방위각(Azimuth).

      • r: 반지름(Radius).

    • 방위각 ϕ와 반지름 r은 임의로 조정 가능하며, 이는 결과적으로 복원 객체의 회전 및 스케일 변화를 유발.

    • 그러나 절대 고도각(θ) 정보가 하나는 반드시 필요

      • 기준 카메라(예: $(θ_0, ϕ_0, r_0)$)의 고도각이 있어야 다른 카메라와의 상대적인 포즈(∆θ, ∆ϕ)를 표준 XYZ 프레임에서 정확히 계산 가능.

      • 동일한 ∆θ∆ϕ일지라도, 기준 고도각(\(θ_0\))에 따라 상대 포즈가 달라짐:

        • 모든 이미지의 고도각을 조정하면 복원 형태가 왜곡됨(예: 전체 고도각을 30도 상하로 이동할 경우).

    • 참고: 구면 좌표계

      one-2-3-45 08

      Fig. 838 구면 좌표계#

      • 구면 좌표계에서 XYZ 좌표계로의 변환

        \[\begin{split} x=r⋅cos(θ)⋅cos(ϕ)\\ y=r⋅cos(θ)⋅sin(ϕ)\\ z=r⋅sin(θ) \end{split}\]
      • 상대적 변화량이 기준 고도각에 따라 달라짐

        • \(θ_0\)이 0\(^\circ\)일 때의 \(Δθ=30^\circ\)의 결과와 \(θ_0\)이 60\(^\circ\)일 때의 \(Δθ=30^\circ\)의 결과는 다름

        • \(θ_0\)이 60\(^\circ\)일 때의 \(Δθ=30^\circ\)은 더 큰 이동을 초래함

  • Elevation Estimation Module

    • 고도각 왜곡 문제를 해결하기 위해 Elevation Estimation Module을 도입:

      1. Zero123을 사용해 입력 이미지로부터 4개의 근접 뷰를 예측.

      2. 모든 가능한 고도각 후보를 coarse-to-fine 방식으로 열거.

      3. 각 고도각 후보에 대해:

        • 4개의 이미지에 대응하는 카메라 포즈 계산.

        • 이미지와 카메라 포즈 간 Reprojection Error를 계산하여 후보 고도각의 정확성 평가

      4. Reprojection Error가 가장 작은 고도각을 최종적으로 선택.

    • 최종 카메라 포즈 생성

      • 선택된 고도각을 기반으로 입력 이미지의 포즈와 상대 포즈를 결합하여 4 × n 소스 뷰의 카메라 포즈를 생성.

    • 왜곡 방지 및 세부사항 제공

      • 고도각 추정 과정을 통해 복원 객체의 왜곡을 방지.

4. Experiments#

4.1 Implementation Details#

  • 입력 이미지당 소스 뷰 이미지 생성

    • n = 8: 입력 이미지에 대해 구면 표면에 균일하게 배치된 카메라 포즈를 선택하여 8개의 뷰 생성.

    • 각 8개의 뷰에 대해 10° 간격의 로컬 이미지 4개 추가 생성.

      • 32개의 소스 뷰 이미지가 재구성을 위해 사용됨.

  • 학습 환경

    • Zero123 모델은 freeze

    • Reconstruction 모듈 학습 데이터셋: Objaverse-LVIS

      • 총 46,000개의 3D 모델 포함.

      • 1,156개 카테고리로 구성된 대규모 3D 객체 데이터셋.

  • 렌더링 도구

    • BlenderProc : 학습 데이터로 사용할 RGB 및 depth 이미지의 ground truth 생성.

  • 배경 제거: 배경이 포함된 이미지의 경우, SAM(Segment Anything Model) 을 사용하여 배경 제거 수행.

4.2 Single Image to 3D Mesh#

  • Qualitative examples

    one-2-3-45 09

    Fig. 839 Qualitative examples*#

    • 그림 1과 5에서 합성 이미지 및 실제 이미지에 대한 효과적인 처리 방법을 보여줌.

  • 다른 single image to 3d reconstruction 방법들과의 정성적 비교

    one-2-3-45 10

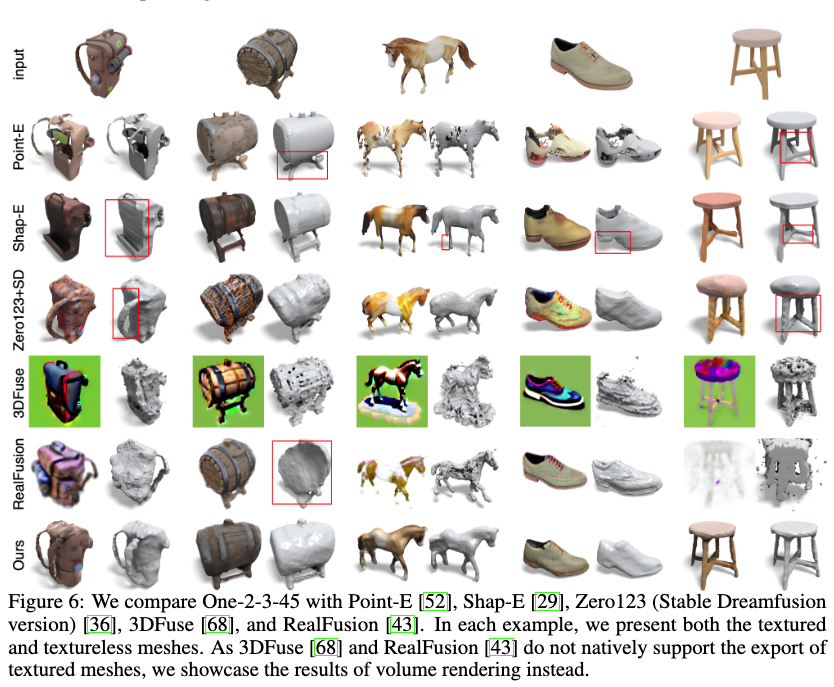

    Fig. 840 다른 방법들과 정성적 비교#

    • 대부분의 방법들이 단일 이미지에서 그럴듯한 3D 메시를 생성하지만, 기하학적 품질, 입력 이미지와의 일치도, 3D 일관성에서 차이가 있음.

    • 기하학적 품질

      • RealFusion3DFuse는 neural radiance field를 최적화하나, 고품질 메시 추출에 어려움이 있음.

      • Point-E는 희박한 포인트 클라우드를 생성하여 메시에 구멍이 많이 생김.

      • 본 논문의 방법은 SDF표현을 사용하여 더 나은 기하학적 품질을 제공.

    • 입력 이미지와의 일치도:

      • 대부분의 베이스라인 방법들이 입력 이미지와의 유사성 유지에 어려움을 겪음.

      • Shap-E는 다소 나은 성능을 보이나 여전히 실패 사례가 발생(예: 어깨끈 없는 배낭, 왜곡된 신발, 세 개 다리 의자).

      • 본 논문의 방법은 2D 디퓨전 모델을 활용하여 고품질의 다중 뷰 이미지를 생성, 3D 공간 환각을 피하고 입력 이미지와 더 잘 일치함.

    • 3D 일관성:

      • 여러 방법들이 3D 일관성 문제 (Janus 문제)를 보임 (예: 두 손잡이 머그컵, 여러 얼굴을 가진 마리오, 두 얼굴의 배낭).

      • 여러 방법들은 각 뷰를 독립적으로 최적화하여 3D 일관성 문제를 초래.

      • 본 논문의 방법은 view-conditioned 2D Diffusion Model을 활용하여 3D 일관성을 자연스럽게 향상시킴.

  • 다른 single image to 3d reconstruction 방법들과의 정량적 비교

    one-2-3-45 11

    Fig. 841 다른 방법들과 정량적 비교#

    • ObjaverseGoogleScannedObjects (GSO) 데이터셋에서 비교.

    • 각 데이터셋에서 20개 shape를 랜덤으로 선택하고, 각 형상에 대해 단일 이미지를 렌더링하여 평가

    • 본 논문의 방법은 F-Score에서 모든 베이스라인보다 우위 성능

    • CLIP 유사도에서는 Shap-E와 동등한 성능을 보임.

    • 실행 시간에서 최적화 기반 접근법에 비해 우위를 보이며 Point-E와 Shap-E와 비슷한 성능을 보임.

      • 3D 재구성 모듈은 약 5초 안에 3D 메시를 재구성하며, Zero123 예측에 약 1초 소요됨.

4.3 Ablation Study#

  • 학습 전략 (Training Strategies)

    one-2-3-45 12

    Fig. 842 학습 전략에 따른 결과#

    • 첫 번째 열: 2단계 소스 뷰 선택 전략을 적용하지 않으면, 32개의 균등하게 배치된 Zero123 예측(첫 번째 열)만 사용한 네트워크가 소스 뷰 간의 불일치로 심각한 문제를 겪고, 재구성 모듈이 완전히 실패함.

    • 두 번째 열: 4개의 인접 뷰 없이 8개의 소스 뷰만 사용, 로컬 대응을 캡처할 수 없어 세밀한 기하학을 재구성하지 못함.

    • 세 번째 열: 학습 중 depth loss를 적용하지 않으면, 네트워크가 세밀한 기하학을 재구성하는 방법을 학습하지 못함.

    • 네 번째 열: 8×4개의 ground-truth 렌더링을 Zero123 예측 없이 사용하면, Zero123 예측을 수행할 때 많은 영역이 누락되어 잘 일반화되지 않음.

    • 다섯 번째 열: n개의 ground-truth 렌더링을 n개의 Zero123 예측으로 대체하면, 잘못된 깊이 정보 때문에 네트워크가 실패함.

  • 고도 추정 (Elevation Estimation)

    • 재구성 모듈은 입력 뷰의 정확한 고도 각도에 의존함.

    • 고도 각도를 ±30° 변경하면 왜곡된 재구성 결과가 발생.

      one-2-3-45 13

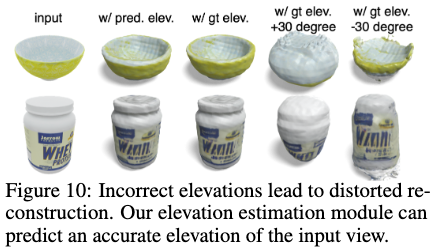

      Fig. 843 고도 각도 변경에 따른 왜곡된 재구성 결과#

    • 예측된 고도 각도를 사용하면, 결과가 정확히 ground truth 고도와 일치함.

    • 1,700개의 랜덤 카메라 포즈로 렌더링한 이미지에서 고도 추정 모듈이 정확한 고도를 예측하는 성능을 입증함. (그림 7)

      one-2-3-45 14

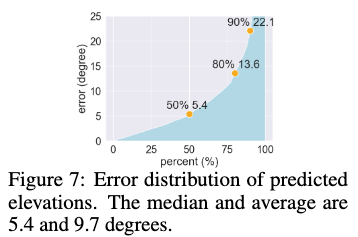

      Fig. 844 고도 예측 성능#

  • 소스 뷰 수

    • 소스 뷰의 수가 3D 재구성에 미치는 영향을 실험.

    • 소스 뷰의 수에 대해 큰 민감도가 없으며, 재구성 모듈이 해당 설정으로 다시 학습되면 문제없이 동작함.

      one-2-3-45 15

      Fig. 845 소스 뷰의 수에 따른 결과#

  • 360° reconstruction과 Multi-view Fusion

    • 본 논문의 방법은 360° 메시를 한 번에 재구성할 수 있음.

    • 대부분의 기존 일반화 가능한 neural reconstruction 접근법은 주로 정면 뷰 재구성에 집중.

    • 대안으로는 각 뷰에 대해 독립적으로 기하학을 추론하고 이를 융합하는 방법이 있음.

    • 하지만 Multi-view Fusion 전략은 Zero123 예측의 불일치로 어려움을 겪는 경우가 많음.

      one-2-3-45 16

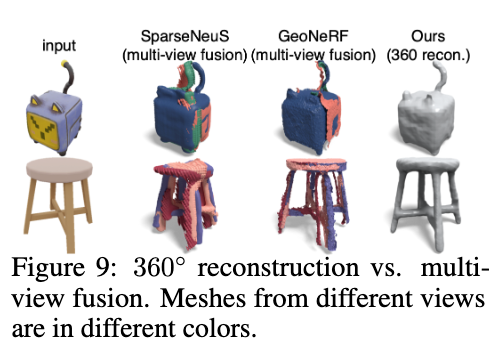

      Fig. 846 360도 복원과 Multi-view Fusion의 차이#

4.4 Text to 3D Mesh#

one-2-3-45 17

Fig. 847 Text to 3D Mesh#

  • Text-to-image 디퓨전 모델과 통합하여 텍스트를 3D 메시로 변환할 수 있음

  • 짧은 시간 내에 고품질의 텍스처 메시를 생성할 수 있음

5. Conclusion#

  • 본 논문에서는 단일 이미지에서 고품질 360° 메시를 재구성하는 새로운 방법을 제시함.

  • 기존 제로샷 접근법과 비교했을 때 본 논문의 방법은 우수한 품질, 향상된 3D 일관성, 그리고 입력 이미지에 대한 뛰어난 일치성을 보임.

  • 본 논문의 방법은 시간 소모적인 최적화 과정 없이 메시를 단일 전방 패스에서 재구성할 수 있어 처리 시간을 크게 단축함.

  • 텍스트-3D 작업을 지원할 수 있도록 쉽게 확장 가능함.

6. Appendix#

6.4. Details of Elevation Estimation#

  • 목표: 입력 이미지의 고도 각도(θ)를 추정.

  1. 초기 단계:

    • Zero123을 사용하여 입력 이미지에서 4개의 근처 뷰를 예측 (각각 10도씩 차이).

    • 예측된 뷰들을 사용해 가능한 모든 고도 각도를 나열하고 각 각도에 대해 reprojection error를 계산.

    • Reprojection error는 카메라 포즈이미지 관측 간의 일치도를 평가 (이는 Structure-from-Motion(SfM) 파이프라인의 번들 조정 모듈과 유사)

  2. 고도 각도 후보 나열:

    • Coarse 단계: 10도 간격으로 고도 각도 후보 나열.

    • Fine 단계: 가장 작은 리프로젝션 오차를 갖는 고도 각도 e를 e − 10°부터 e* + 10°까지 1도 간격으로 후보 각도를 나열.

    • 이 Coarse-Fine 방식은 고도 추정 모듈을 1초 이내에 완료하도록 효율적으로 만듦.

  3. Feature matching:

    • 4개의 예측된 근처 뷰에서 feature matching을 통해 이미지쌍(총 6쌍) 간의 매칭되는 키포인트를 식별.

    • LoFTR모듈을 사용하여 매칭.

  4. 카메라 포즈 계산:

    • 각 고도 각도 후보에 대해 구면 좌표 시스템을 사용하여 입력 이미지의 카메라 포즈 계산.

    • r = 1.2, ϕ = 0으로 설정. (이는 임의로 조정 가능, 이를 통해 회전 및 스케일링 효과 얻을 수 있음)

    • 4개의 예측된 뷰에 대해 델타 포즈를 반영하여 카메라 포즈 계산.

  5. 리프로젝션 오차 계산:

    • 3개 이미지(예: a, b, c)의 triplet images를 사용하여 리프로젝션 오차 계산.

    • 각 triplet의 키포인트 집합 P에 대해 triangulation을 사용하여 3D 위치를 추정하고, 이를 세 번째 이미지에 투영하여 리프로젝션 오차 계산.

    • 리프로젝션 오차는 재투영된 2D 픽셀과 추정된 키포인트 간의 l1 거리로 정의.

    • 모든 triplet images를 와 해당 키포인트에 대해 평균 리프로젝션 오차를 계산하여 각 고도 각도 후보의 오차를 평가.

6.5 Details of Training and Evaluation#

  • Training

    \[ \mathcal{L}=\mathcal{L}_{r g b}+\lambda_{0}\mathcal{L}_{d e p t h}+\lambda_{1}\mathcal{L}_{e i k o n a l}+\lambda_{2}\mathcal{L}_{s p a r s i t y} \]
    • Loss

      • \(L_{rgb}\): 렌더링된 색상과 실제 색상 간의 l1 loss (누적 가중치로 가중치가 부여됨)

      • \(L_{depth}\): 렌더링된 깊이와 실제 깊이 간의 l1 loss

      • \(L_{eikonal}\): Eikonal 손실 (SparseNeuS 참고)

      • \(L_{sparsity}\): 희소성 손실 (SparseNeuS 참고)

    • 가중치 설정:

      • \(\lambda_0 = 1\)

      • \(\lambda_{1}=0.1\)

      • \(\lambda_{2}=0.02\) 로 설정

    • 데이터셋 및 학습:

      • LVIS 하위 데이터셋을 사용하여 Objaverse의 46,000개 3D 모델과 1,156개 카테고리에서 훈련.

      • 재구성 모듈은 A10 GPU 2개를 사용하여 300,000번의 iteration으로 학습 (약 6일 소요).

  • Evaluation

    • 모든 베이스라인은 공식 코드베이스를 사용하여 평가.

    • 예측된 메시의 크기 및 변환:

      • 입력으로 한 장의 이미지만 사용하는 접근 방식이므로, 예측된 메시의 크기 및 변환이 실제 메시와 일치하지 않을 수 있음.

      • 정확한 비교를 위해 다음과 같은 과정을 거쳐 예측된 메시를 실제 메시와 정렬:

        1. 각 접근 방식으로 생성된 결과에서 상향 방향을 정렬.

        2. 각 생성된 메시에 대해 스케일과 회전 각도를 상향 방향을 기준으로 선형 탐색.

        3. 각 스케일과 z-회전을 적용한 후, ICP(Iterative Closest Point) 알고리즘을 사용하여 변환된 메시를 실제 메시와 정렬.

        4. 내부 점이 가장 많은 메시를 최종 정렬로 선택.

        → 이 정렬 과정은 다양한 접근 방식 간 예측된 메시를 일관된 기준 프레임으로 비교할 수 있도록 도와줌
