BEVFormer 논문 리뷰

Bevformer의 BEV-segmentation/object detection 결과

기존의 BEV context를 만드는 방식들은 multi camera 이미지 정보를 기하학적인 방법을 통해 직접 BEV grid에 matching 해주는 것이었던 것에 반해,

  • BEVFormer는 각 그리드 셀이 담당하는 영역을 나타내는 BEV 쿼리를 활용해, 명시적인 깊이 추정 없이도 이미지 특징을 BEV 공간으로 효과적으로 matching 할 수 있게 했다.
  • 공간 교차 어텐션 모듈에서는 Deformable Attention을 확장해, 각 BEV 쿼리가 다중 카메라의 관심 영역에서 필요한 정보만 선택적으로 추출하여 computation-cost를 줄였다.
  • temporal self-attention 모듈을 통해 과거 프레임의 BEV 특징을 재활용, 움직이는 객체의 속도 추정 및 가려진 객체의 검출 성능을 크게 향상시켰다.

즉, transformer를 적극적으로 활용하여 BEV representation 성능을 올린 모델이라 볼 수 있다.

이러한 차별화된 구조 덕분에 BEVFormer는 기존 방식들이 가진 깊이 추정의 부정확성 문제를 회피하고, 더 안정적이고 효율적으로 3D 객체 감지와 맵 분할 등의 작업을 수행하여 당시 기준으로 BEV-representation SOTA를 찍었던 모델이다.

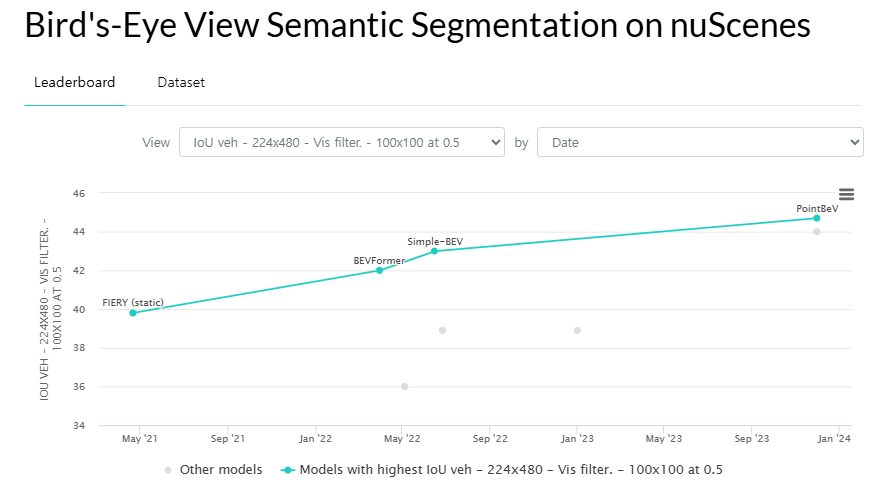

그림1. BEV segmentation Leaderboard on nuScenes Data - [Link](https://paperswithcode.com/sota/bird-s-eye-view-semantic-segmentation-on)

그림1. BEV segmentation Leaderboard on nuScenes Data - Link

논문 리뷰는 아래와 같은 흐름으로 구성했다.

Abstract 및 I. Introduction

A. Multi-camera based BEV representation의 필요성

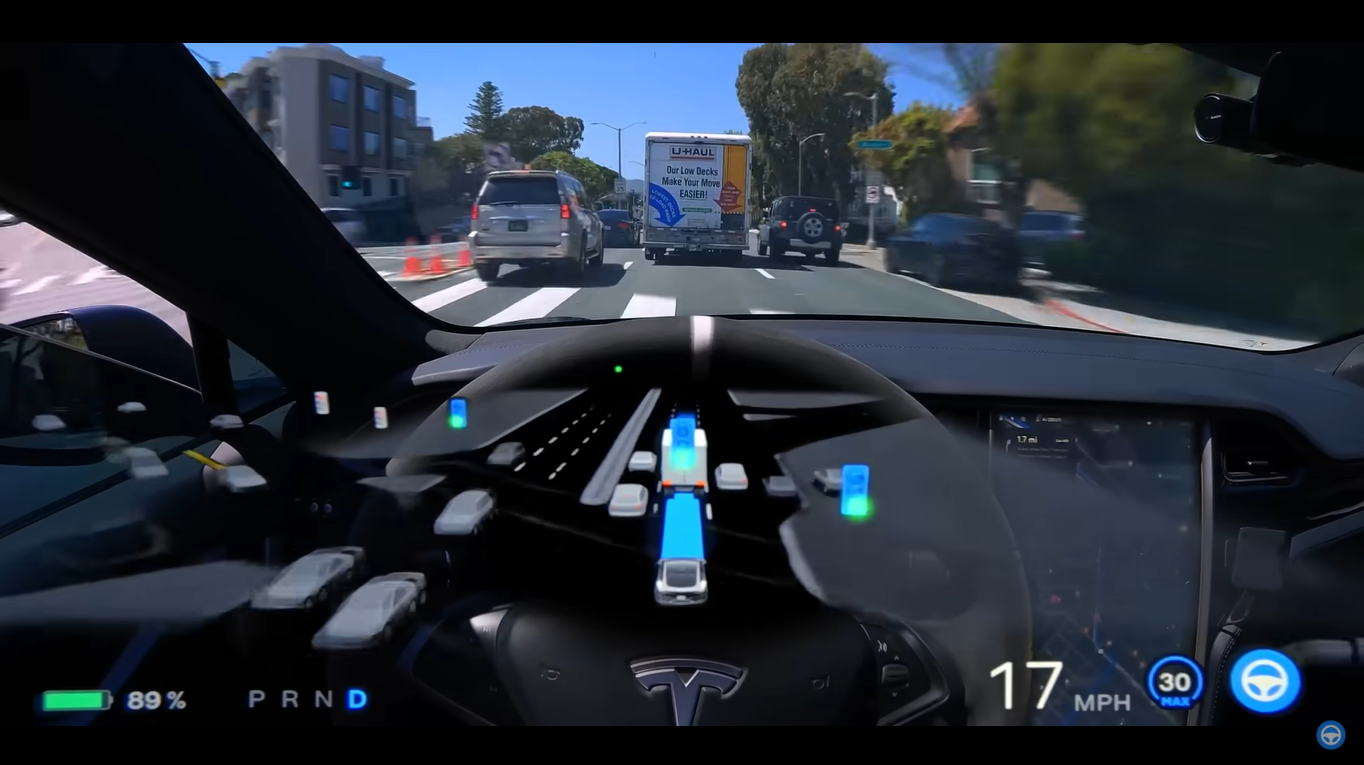

그림2. Tesla FSD의 BEV representation을 활용한 UI - [Link](https://www.youtube.com/watch?v=Jn2sEWXeJOs&t=550s)

그림2. Tesla FSD의 BEV representation을 활용한 UI - Link

자율주행 자동차는 주변 환경을 정확히 인지하기 위해 3차원 공간에서의 객체 위치와 지도를 파악해야 한다. Bird’s-Eye-View(BEV), 즉 하늘에서 내려다본 듯한 시점의 표현은 이러한 주변 상황을 직관적으로 보여주는 활용할 수 있는 방식이다. BEV map 위에서는 물체들의 위치와 크기가 한눈에 보이며, 주행 가능한 도로나 차선 등의 정보를 통합적으로 표현할 수 있어 주행 경로 계획이나 복잡한 교통 상황 이해에 유리하다.

이 BEVformer Lidar를 사용하지 않고, 카메라 이미지들만으로만 BEV feature를 생성하는 모델이다. Lidar의 성능이 좋음에도 불구하고 사용하지 않는 연구를 하는 이유는 카메라가 Lidar에 비해 훨씬 값이 싸고, 장거리 detection에 더 장점이 있으며, vision-based 도로 요소 (ex 신호등, 정지선, 표지판 등)을 인식하는데 더 바람직한 이점이 있어서 이다.

B. 기존 앞선 방법들의 문제점 (2D to 3D)

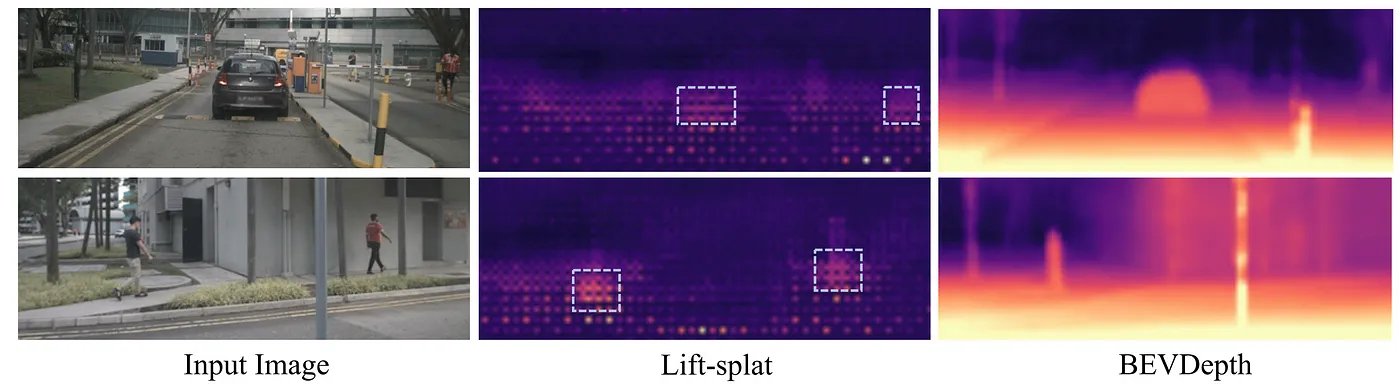

그림2. **깊이 추정 기반**의 BEV 생성 방법의 대표주자인 LSS의 처참한 depth estimation 능력…

그림2. 깊이 추정 기반의 BEV 생성 방법의 대표주자인 LSS의 처참한 depth estimation 능력…

문제는 일반적인 카메라 영상은 정면 또는 측면 시점의 2D 이미지이기 때문에, 여러 카메라에서 얻은 2D 정보를 합쳐 하나의 3D BEV 표현으로 변환하는 일이 쉽지 않다는 점이다. 카메라만으로 BEV 표현을 만들려면 각 픽셀의 깊이(거리)를 추정해 3D 공간으로 투영하거나, 여러 뷰의 정보를 모아야 하는데, 이 과정에서 오차가 누적될 위험이 있다. 예를 들어, 깊이 추정 기반의 BEV 생성 방법들은 깊이 예측이 조금만 틀려도 결과 BEV 특징 맵이 부정확해지고 최종 객체 검출 성능까지 떨어지는 문제가 보고되었다. (BEVDepth)

이러한 한계를 극복하기 위해, BEVFormer 논문에서는 아예 Transformer의 어텐션 메커니즘을 통해 깊이 추정을 거치지 않고 학습을 통해 기하학 정보를 추정할 필요 없이 바로 BEV 표현을 생성하는 새로운 접근을 제시했다.

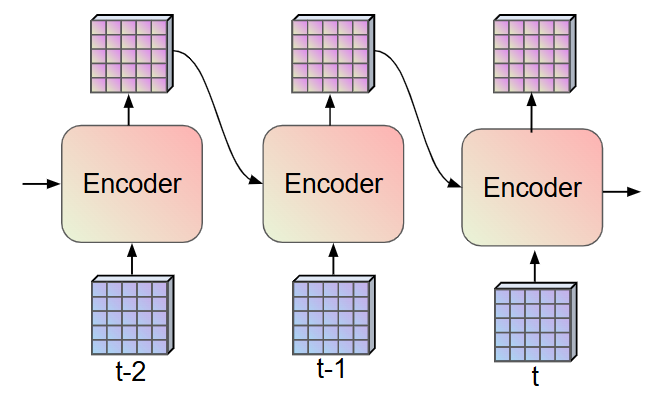

그림3. **RNN의 hidden state** 시각화

그림3. RNN의 hidden state 시각화

또 한 가지 고려할 점은 시간적 정보이다. 사람은 영상을 볼 때 이전 순간들의 기억을 통해 현재 가려진 물체를 유추하거나 움직이는 물체의 속도를 가늠합니다. 자율주행 인지에서도 연속된 프레임 간의 Temporal (시간적) 정보를 활용하면, 정지된 이미지 한 장으로는 파악하기 어려운 물체의 속도 추정이나 가려진 물체 검출에 큰 도움이 될 수 있다. 그러나 과거의 BEV 생성 방법들은 주로 한 시점의 멀티 카메라 영상만 처리하고, 시간적 정보 활용에는 소극적이었다. 연속된 시점의 피처를 단순 누적하면 계산 부담이 크고 노이즈가 섞일 우려가 있기 때문이다. BEVFormer는 여기에 착안하여 RNN의 hidden state처럼 이전 시점의 BEV 표현을 현재 시점에 전달하는 구조를 도입한다. 이러한 시공간적(Spatiotemporal) Transformer기반 접근을 통해, BEVFormer는 여러 카메라 영상들을 통합하면서도 시간에 따른 변화도 반영한 강력한 BEV 표현을 학습하고자 했다.

A. 트랜스포머 기반 2D 인식 (Transformer-based 2D Perception)

Transformer 구조를 기반으로 객체 인식을 수행할 수 있도록 만든 모델은 DETR이다. Object Query를 이용해 전역 Multi-Head Attention을 통해서 2D 객체 감지를 수행하지만, 학습 시간이 오래 걸리는 문제가 있었다. 이를 해결하기 위해 제안된 Deformable DETR는 각 쿼리가 전체 key에 대해서 연산하는 것이 아닌 미리 정해진 로컬 영역 내에서 샘플링하여 효율적으로 어텐션을 계산한다. BEVFormer는 이 변형 가능한 어텐션 메커니즘을 확장하여 3D 인식 작업에 적용함으로써, 다중 카메라로부터 얻은 정보의 BEV query상에 효율적인 matching을 가능하게 한다.

이를 자세히 설명하면 다음과 같다.

1. Multi-Head Attention (MHA)

기존 Transformer에서 사용하는 Multi-Head Attention은 모든 입력 토큰(또는 feature 위치)과의 전역적인 상호작용을 수행한다. 간단히 수식으로 나타내면:

$\mathbb{\text{MultiHeadAttention}(q, X) = \sum_{i=1}^{N_{\text{head}}} W_i \left(\sum_{j=1}^{N_{\text{key}}} A_{ij} \cdot W’_i\, x_j\right)}$

여기서:

  • $q$는 query 벡터,
  • $x_j$는 입력 feature의 $j$번째 요소,
  • $W_i$ 와 $W’_i$는 각 헤드별 학습 가능한 가중치 행렬,
  • $A_{ij}$는 query와 각 key 사이의 어텐션 가중치로, 보통 softmax를 통해 정규화되어 모든 $j$ 에 대해 $\sum_j A_{ij} = 1$ 을 만족한다.

이 방식은 입력 전체와의 상호작용을 계산하므로, 입력 크기가 커지면 계산 비용이 $O(N^2)$ 로 증가하는 단점이 있다.

2. Deformable Attention

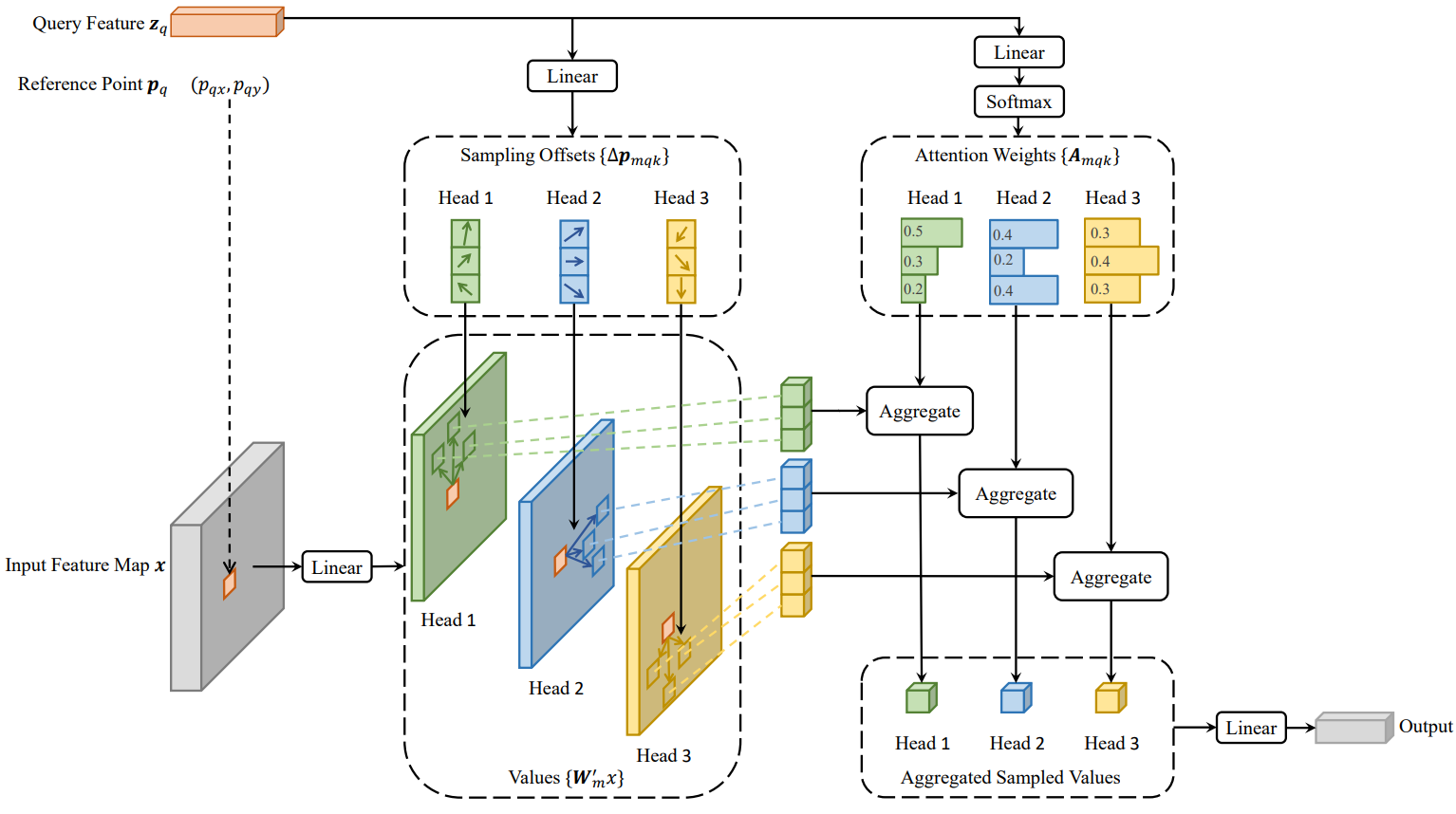

그림 4. Deformable attention 모듈 - [Link](https://arxiv.org/abs/2010.04159)

그림 4. Deformable attention 모듈 - Link

Deformable Attention은 위의 전역적인 상호작용 대신, 미리 정의된 지역 영역(local region) 내에서 선택적으로 정보를 활용한다. 수식으로는 다음과 같이 표현할 수 있다:

$\text{DeformAttention}(q, p, X) = \sum_{i=1}^{N_{\text{head}}} W_i \left(\sum_{j=1}^{N_{\text{key}}} A_{ij} \cdot W’i\, x(p + \Delta p{ij})\right)$

여기서:

  • $p$는 해당 query가 기준으로 하는 참조 위치(reference point)이다.
  • $\Delta p_{ij}$ 는 각 헤드 $i$ 와 샘플 $j$ 에 대해 학습되는 위치 오프셋으로, 이를 통해 query는 전역이 아닌, 국부적으로 중요한 영역(즉, “관심 영역”)만을 선택적으로 샘플링한다.
  • $x(p + \Delta p_{ij})$는 보간법(예: bilinear interpolation)을 통해 위치 $p + \Delta p_{ij}$에서의 feature 값을 추출하는 함수이다.

이 방식은 각 query가 전체 입력이 아닌, 소수의 (예를 들어, $N_{\text{key}} = 4$ ) 샘플링 포인트만 고려하기 때문에 계산 비용을 크게 줄일 수 있다.

자세한 내용은 Deformable DETR 논문을 통해 알아볼 수 있다.

B. 카메라 기반 3D 인식 (Camera-based 3D Perception)

  • 단안 프레임워크와 후처리 방식:

초기 방법들은 단일 이미지에서 3D 바운딩 박스를 예측하거나, 서로 다른 카메라 뷰에서 개별적으로 2D 감지를 수행한 후 크로스 카메라 후처리로 3D 정보를 복원하는 방식이었다.

  • BEV 기반 접근:

최근 연구들은 이미지의 깊이 정보를 활용해 2D 특징을 조감도(BEV) 표현으로 변환하는 방법(Lift-Splat, BEVDet 등)을 사용하지만, 이 방식은 깊이 추정 모듈의 부정확성에 취약하다.

  • 3D 쿼리 기반 방법:

DETR3D와 같은 방법은 학습 가능한 3D 쿼리를 2D 이미지에 투영하여 직접 3D 바운딩 박스를 예측한다. 그러나 이들 방식은 BEV 표현의 장점을 충분히 활용하지 못하는 단점이 있다.

3. BEVFormer

3.1 Overall Architecture

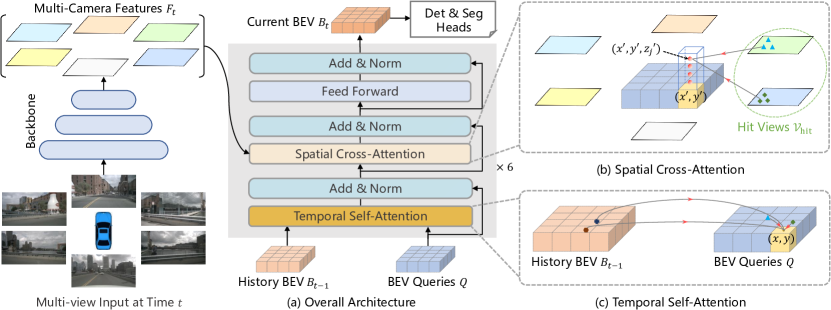

그림 5. **Overall architecture of BEVFormer.**

그림 5. Overall architecture of BEVFormer.

BEVformer의 Architecture는 Transformer의 Encoder 구조를 따른다. 하지만, 크게 세 가지 핵심 구성요소가 Encoder 구조에 추가되었고, 이들을 통해 BEVformer의 구조를 설명할 수 있다.

  • BEV Queries
  • Spatial Cross-attention Layer
  • Temporal self-attention Layer

3.2 BEV Queries

  • 정의: BEV 쿼리는 $Q \in \mathbb{R}^{H \times W \times C}$ 형태로 미리 정의된, 학습 가능한 파라미터 집합이다. 여기서 $H$ 와 $W$ 는 BEV 평면의 높이와 너비, $C$ 는 feature의 차원이다.
  • 역할: 각 BEV 쿼리 $Q_p$ (여기서 $p=(x,y)$ 위치에 해당)는 BEV 평면 상의 하나의 그리드 셀에 대응하며, 이 셀은 실제 세계의 $s$ 미터 크기를 나타낸다. 기본적으로 BEV 평면의 중심은 에고 차량(ego car)의 위치로 설정되며, 일반적인 위치 임베딩을 추가하여 쿼리의 공간 정보를 보강한다.
  • 의의: 이 BEV 쿼리들은 이후 단계에서 다중 카메라 이미지와 과거 시간의 BEV 특징으로부터 정보를 조회(lookup)하고 집계하는 “질의(query)” 역할을 수행한다.

3.3 Spatial Cross-attention

3차원 BEV Queries를 정의했으면, CNN으로 이루어진 model backbone을 통해 얻은 image feature를 key와 value로 사용해서 Query와 연결 해야한다. 이 논문에서 연결방법으로 제시한 방법은 Spatial Cross-attention 일명 SCA 모듈이다.

  • 문제 인식: BEVformer는 Attention을 활용해서 Query와 image feature를 이어준다. 다중 카메라 이미지 입력은 매우 큰 규모의 데이터를 포함하므로, 모든 이미지 위치와 전역적으로 상호작용하는 전통적인 Multi-Head Attention (MHA)의 계산 비용은 너무 크다.
  • 해결책 – Deformable Attention: BEVFormer는 Deformable Attention 메커니즘을 변형하여 사용한다.

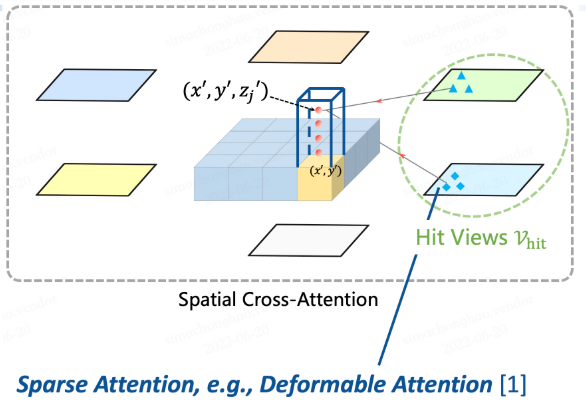

그림 6. SCA모듈 설명

그림 6. SCA모듈 설명

1. BEV 쿼리의 “리프트” 및 3D 참조점 샘플링

  • BEV 평면의 각 쿼리 $Q_p$ (여기서 $p=(x,y)$)를 기둥(pillar) 형태의 쿼리로 Lift한다.
  • 각 기둥에서 $N_{\text{ref}}$ 개의 3D 참조점, 즉, ${(x’, y’, z’j) \mid j=1,2,\dots,N{\text{ref}}}$ 를 샘플링한다. 여기서 $(x’, y’)$ 는 $Q_p$ 의 실제 2D 위치 (에고 차량 기준)이며, $z’_j$ 는 미리 정의된 앵커 높이(anchor heights)이다.

2. 3D 참조점의 2D 투영

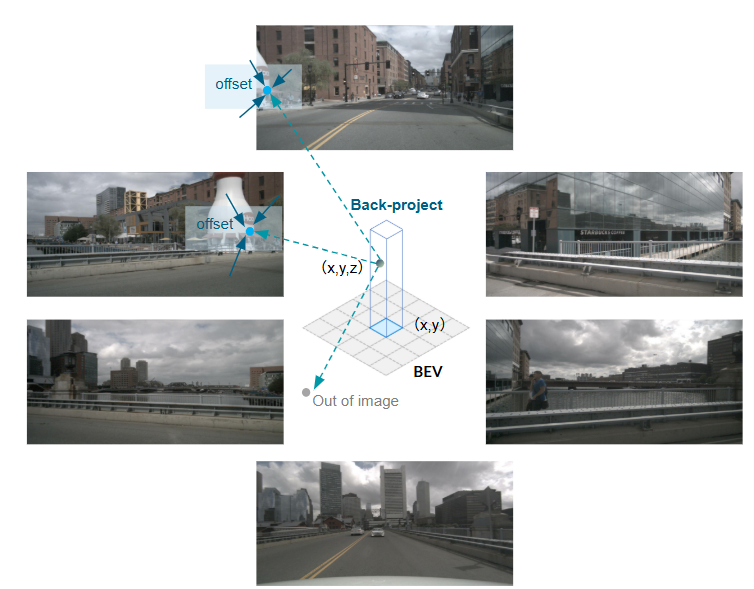

그림 7. lift된 점을 image에 사용하여 deformable-attention의 refference point를 찾는 과정 시각화

그림 7. lift된 점을 image에 사용하여 deformable-attention의 refference point를 찾는 과정 시각화

  • 각 3D 참조점은 카메라의 프로젝션 매트릭스 $T_i$ 를 사용하여 해당 카메라 뷰의 2D 좌표로 투영된다.
  • 이를 위한 투영 함수는 다음과 같이 정의된다. $\mathcal{P}(p, i, j) = (x_{ij}, y_{ij}), \quad \text{where} \quad z_{ij} \cdot \begin{bmatrix} x_{ij} \ y_{ij} \ 1 \end{bmatrix} = T_i \cdot \begin{bmatrix} x’ \ y’ \ z’_j \ 1 \end{bmatrix}.$
  • 한 BEV 쿼리 $Q_p$ 에 대해, 투영된 2D 포인트들은 모든 카메라 뷰에서 나타나지 않고, 일부 뷰에서만 “적중(hit)”하게 된다. 이 적중된 카메라 뷰의 집합을 $\mathcal{V}_{\text{hit}}$ 라고 한다.

3. 공간 크로스 어텐션 (Spatial Cross-Attention, SCA)

  • 각 BEV 쿼리 Q_p 는, 적중된 각 카메라 뷰 $i \in \mathcal{V}_{\text{hit}}$ *에서, 샘플링한 $N{\text{ref}}*$ 개의 2D 참조점 주위의 특징을 추출한다.
  • 이를 위해, Deformable Attention을 사용하여, 각 참조점 $j$ 에 대해 해당 뷰의 특징 $F^i_t$ 에서 값을 추출한다.
  • 이 과정을 수식으로 나타내면:


  • 여기서
    • $F^i_t$ 는 $i$ -번째 카메라 뷰의 특징,
    • $\text{DeformAttn}(\cdot)$ 는 Deformable Attention 연산으로, query $Q_p$ 와 투영된 참조점 $\mathcal{P}(p, i, j)$ 를 기반으로 해당 위치의 특징을 샘플링하고 가중 합을 수행한다.
  • 최종적으로, BEV 쿼리 $Q_p$ 는 적중된 카메라 뷰들의 특징을 평균하여 공간 정보를 matching한다.

이러한 공간 크로스 어텐션은, 전역 어텐션보다 계산 비용을 크게 줄이면서도 각 BEV 쿼리가 필요한 정보만 효과적으로 추출할 수 있도록 돕는다.

3.4 Temporal Self-attention

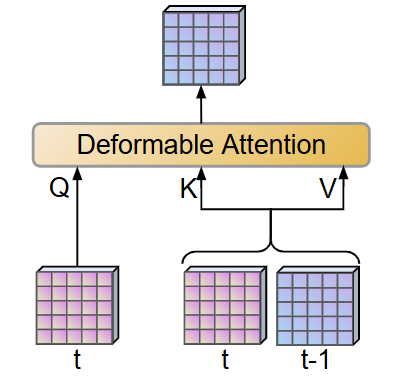

그림 8. temporal self-attention 고정 시각화 (output이 spatial cross-attention input으로 들어감)

그림 8. temporal self-attention 고정 시각화 (output이 spatial cross-attention input으로 들어감)

배경 및 필요성

  • 단일 정적 이미지에서는 움직이는 객체의 속도 추정이나 가려진 객체 검출이 어렵다.
  • 시간적 단서가 없다면, 과거 정보 없이 현재 상태만으로는 충분한 3D 정보를 복원하기 힘들다.

주요 아이디어

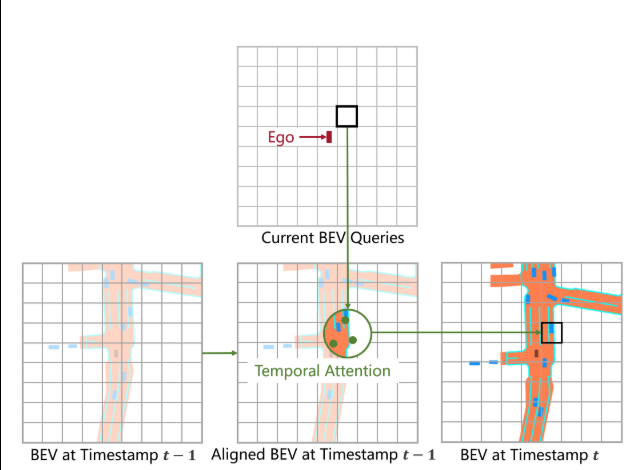

그림 9. Aligned BEV feature ( $B_{t-1}$ )와 Current BEV Queries ( $Q_t$ )

그림 9. Aligned BEV feature ( $B_{t-1}$ )와 Current BEV Queries ( $Q_t$ )

  • 히스토리 BEV 특징 활용:
    • 이전 타임스탬프 $t-1$에서 추출한 BEV 특징 $B_{t-1}$을, 에고 모션(ego-motion)을 고려해 정렬(alignment)한다. ($B_{t-1}$를 t 시각의 위치를 좌표계 기준으로 shift해서 정렬함)
    • 정렬된 특징을 $B’_{t-1}$로 표기하여, 현재 BEV 쿼리 $Q$와 동일한 실제 위치를 나타내도록 만든다.
  • 시간적 셀프 어텐션의 작동 원리:
    • 각 현재 BEV 쿼리 $Q_p$ (위치 $p=(x,y)$)는, 정렬된 이전 BEV 특징과 현재 BEV 쿼리 자체 Q 를 모두 참조하여 시간 정보를 matching한다.
    • 이를 위해, Deformable Attention을 확장한 Temporal Self-Attention (TSA) 모듈을 사용한다.

수식

TSA는 다음과 같이 표현된다.


  • 여기서,
    • $V$ 는 현재 BEV 쿼리 $Q$ 와 정렬된 이전 BEV 특징 $B’_{t-1}$ 의 집합이다.
    • DeformAttn 연산은 앞서 설명한 것과 같이, query $Q_p$ 와 기준 위치 $p$ 를 중심으로, $V$ 로부터 국부 영역의 정보를 샘플링해 가중 합을 수행한다.

특이 사항

  • 오프셋 예측:
    • 시간적 셀프 어텐션에서는, 오프셋 $\Delta p$ 가 단순히 query $Q_p$ 만으로 예측되는 것이 아니라, $Q$ 와 $B’_{t-1}$ 의 결합으로 예측된다.
  • 첫 번째 샘플 처리:
    • 시퀀스의 첫 번째 샘플에는 과거 BEV 특징이 없으므로, ${Q, B’_{t-1}}$ 대신 ${Q, Q}$ 를 사용하여 단순 self-attention으로 동작한다.

의의

  • 여러 타임스탬프의 BEV 특징을 단순히 스태킹하는 것보다, TSA를 통해 시간적 연속성(temporal dependency)을 효과적으로 모델링할 수 있어 계산 비용 및 방해 정보(interference)를 줄일 수 있다.

3.5 Applications of BEV Features

다목적 2D 특징 맵으로서의 BEV

  • BEV 특징 $B_t \in \mathbb{R}^{H \times W \times C}$는 2D 형태의 특징 맵으로, 다양한 자율주행 인식 작업에 재사용 가능하다.

응용 예시

  1. 3D 객체 감지:
    • BEV 특징을 입력으로 받아 3D 바운딩 박스와 속도 정보를 예측하는 detection head (예: Deformable DETR 기반)를 구성한다.
    • 2D 바운딩 박스 대신 3D 바운딩 박스와 물체의 속도를 직접 예측하며, 종단 간 학습이 가능하도록 NMS(post-processing) 없이 동작한다.
  2. 지도 세분화:
    • BEV 특징은 일반적인 2D 의미론적 세분화 기법(예: Panoptic SegFormer의 마스크 디코더)과 결합해, 3D 공간 내 도로, 차선, 차량 등의 영역을 세분화하는 데 사용된다.
    • 클래스 고정 쿼리를 사용해 각 의미 범주(자동차, 차량, 도로, 차선 등)의 세분화 마스크를 생성한다.

3.6 Implementations Details

교육 단계 (Training Phase)

  • 샘플링 전략:
    • 각 타임스탬프 $t$ 에 대해, 지난 2초간의 연속 시퀀스에서 무작위로 3개의 추가 샘플을 선택하여 총 4개 샘플 ($t-3, t-2, t-1, t$)을 사용한다.
    • 이 전략은 다양한 에고 모션(ego-motion)을 보강하는 데이터 증강 효과를 가져온다.
  • BEV 특징 생성:
    • $t-3, t-2, t-1$의 샘플은 반복적으로 BEV 특징을 생성하며, 이 단계에서는 그래디언트가 전달되지 않는다.
    • $t-3$의 첫 번째 샘플에는 과거 BEV가 없으므로, Temporal Self-Attention이 단순 self-attention으로 동작한다.
    • $t$ 시점에서는 다중 카메라 이미지와 이전 BEV 특징 $B_{t-1}$을 사용해 BEV 특징 $B_t$를 생성한다. 이때 시간 및 공간 단서가 모두 결합된다.
  • 손실 함수 계산:
    • 최종적으로 생성된 BEV 특징 $B_t$는 3D 객체 감지 및 지도 세분화 헤드에 입력되어, 해당 작업의 손실 함수를 통해 모델이 학습된다.

추론 단계 (Inference Phase)

  • 온라인 추론 전략:
    • 비디오 시퀀스의 각 프레임을 시간순으로 처리한다.
    • 이전 타임스탬프의 BEV 특징 $B_{t-1}$를 저장하고 다음 프레임의 처리 시 재사용하여 시간 효율적인 온라인 추론을 수행한다.
    • 이 방식은 실제 자율주행 시스템에서 요구하는 실시간 처리와 일관성을 제공한다.

4 Experiments

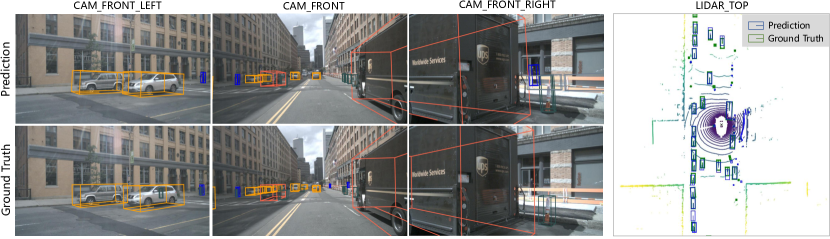

그림 10. **Visualization results of BEVFormer on nuScenes val set.**

그림 10. Visualization results of BEVFormer on nuScenes val set.

BEVFormer의 성능을 검증하기 위해, 논문에서는 두 가지 대표적인 자율주행 데이터셋인 nuScenes와 Waymo Open Dataset을 사용했다. 이 섹션에서는 데이터셋의 구성, 실험 환경 설정, 그리고 주요 실험 결과에 대해 작성되어있다.

4.1 Datasets

nuScenes 데이터셋

  • 구성:
    • 약 1,000개의 장면(scene)이 포함되며, 각 장면은 약 20초 동안 지속된다.
    • 주요 샘플은 2Hz로 주석(annotation)되어 있으며, 각 샘플은 6개의 카메라로부터 촬영된 RGB 이미지와 360° 수평 시야를 제공한다.
    • 10개의 범주에 대해 총 1.4M개의 3D 바운딩 박스가 주석으로 제공된다.
  • 평가 메트릭:
    • 평균 정밀도(mAP)는 3D IoU 대신, 지상 평면의 중심 거리로 계산된다.

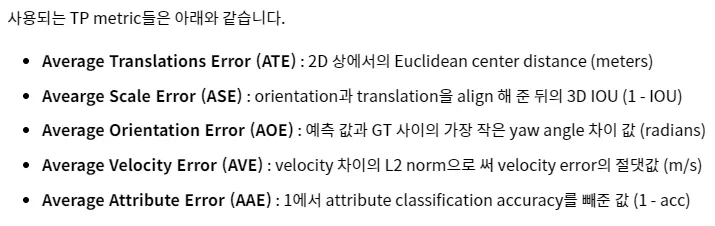

    • 또한, ATE(Translation Error), ASE(Scale Error), AOE(Orientation Error), AVE(Velocity Error), AAE(Attribute Error) 등 5가지 TP(True Positive) 메트릭이 함께 제공되며, 이를 종합한 nuScenes Detection Score (NDS)가 정의되어 있다.


Waymo Open Dataset

  • 구성:
    • 798개의 훈련 시퀀스와 202개의 검증 시퀀스로 이루어진 대규모 데이터셋이다.
    • 각 프레임마다 5개의 이미지가 제공되나, 수평 시야는 약 252°에 그친다. 하지만, 레이블은 에고 차량 주변 360°를 커버한다.
  • 전처리:
    • 훈련 및 검증 시, 이미지에서 보이지 않는 경계 상자는 제거합니다.
    • 대규모 데이터 특성상, 훈련 시 5번째 프레임마다 샘플링하여 하위 집합으로 사용하며, 차량 범주만을 감지한다.
  • 평가 메트릭:
    • 3D IoU 임계값 0.5 및 0.7을 사용하여 mAP를 계산한다.

4.2 Experimental Settings

논문에서는 이전 연구 [45, 47, 31]를 따르며, 두 가지 백본 네트워크를 사용한다.

  1. ResNet101-DCN
    • FCOS3D 체크포인트에서 초기화됨.
  2. VoVnet-99
    • DD3D 체크포인트에서 초기화됨.

기본 설정

  • FPN 출력:
    • FPN의 다중 스케일 feature는 $\frac{1}{16}$ , $\frac{1}{32}$ , $\frac{1}{64}$ 크기로 사용되며, 채널 수 $C = 256$ 이다.
  • BEV 쿼리 설정 (nuScenes 실험):
    • BEV 쿼리의 기본 크기는 $200 \times 200$.
    • 인식 범위는 $X, Y$ 축 각각 $[-51.2\,m, 51.2\,m]$.
    • BEV 그리드의 해상도 $s = 0.512\,m$.
    • 학습 가능한 위치 임베딩을 추가한다.
  • BEV 인코더:
    • 총 6개의 인코더 레이어로 구성되어 있으며, 각 레이어에서 BEV 쿼리를 지속적으로 정제(refine)한다.
    • 각 인코더의 입력 BEV feature는 이전 타임스탬프의 $B_{t-1}$ 이며, 이 부분은 학습 시 그래디언트가 전달되지 않는다.
  • 공간 크로스 어텐션:
    • 각 로컬 BEV 쿼리 당, 3D 공간에서 $N_{\text{ref}} = 4$ 개의 타겟 포인트가 선택된다.
    • 미리 정의된 높이 앵커는 $[-5\,m, 3\,m]$ 범위에서 균일하게 샘플링된다.
    • 각 2D 참조점 주위로 각 헤드마다 4개의 샘플링 포인트를 사용한다.
  • 훈련:
    • 기본적으로 24 epoch, 학습률 $2 \times 10^{-4}$로 모델을 훈련한다.

Waymo 실험 설정

  • 카메라 시스템의 특성으로 인해, BEV 쿼리의 기본 공간 모양을 $300 \times 220$으로 변경한다.
  • 인식 범위는 $X$축 $[-35.0\,m, 75.0\,m]$와 $Y$축 $[-75.0\,m, 75.0\,m]$로 설정한다.
  • BEV 그리드의 해상도는 $0.5\,m$로 조정되며, 에고 차량의 위치는 BEV 내에서 $(70, 150)$에 해당한다.

Baselines

  • BEVFormer와 공정한 비교를 위해, VPN과 Lift-Splat 를 사용하여 BEV 생성 방법을 대체한 버전과 비교한다.
  • 또한, Temporal 정보를 사용하지 않는 정적 버전인 BEVFormer-S도 함께 평가한다.

4.3 3D Object Detection Results

논문에서는 nuScenes와 Waymo 두 데이터셋에 대해 3D 객체 감지 성능을 평가하였다.

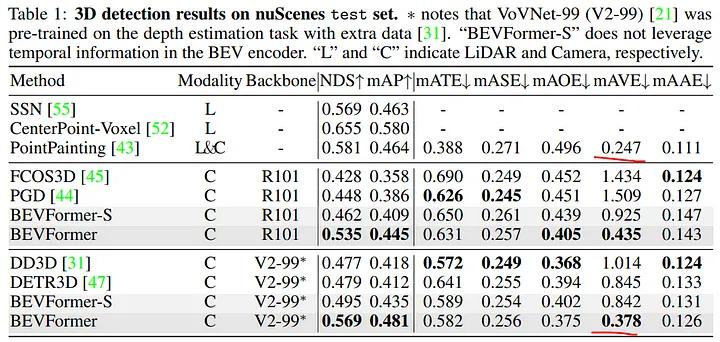

  • nuScenes 테스트 및 검증 결과:
    • BEVFormer는 nuScenes 테스트 셋에서 NDS 56.9%를 달성하였으며, 이는 이전 최첨단 모델인 DETR3D보다 약 9.0포인트 높은 성능이다.
    • 또한, BEVFormer는 LiDAR 기반 모델(예: SSN, PointPainting)과도 견줄 수 있는 성능을 보인다.
  • Waymo 실험 결과:
    • IoU 기준 0.5 및 0.7로 차량 범주를 평가하였으며, nuScenes 메트릭도 함께 사용해 성능을 비교했다.
    • BEVFormer는 DETR3D 및 단안 방식(CaDNN)과 비교하여, 평균 정밀도(APH) 및 NDS에서 상당한 개선을 보였다.

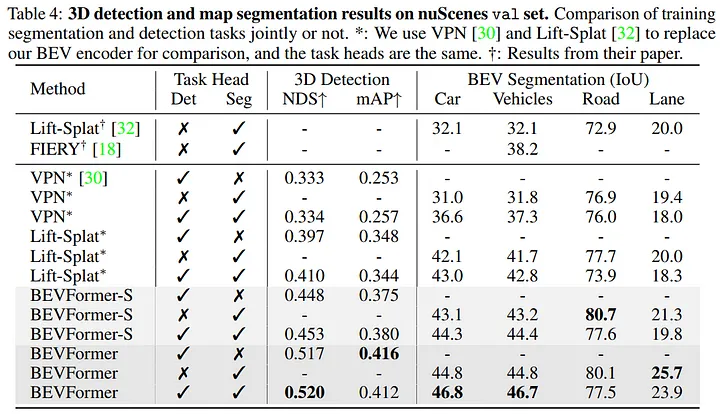

4.4 Multi-tasks Perception Results


  • 공동 훈련:
    • BEVFormer는 3D 객체 감지와 지도 세분화 작업을 동시에 학습할 수 있도록 설계되었다.
    • Joint training(감지와 세분화를 함께 학습) 시, BEVFormer는 단독 학습에 비해 감지 작업에서 11.0포인트, 차선 세분화에서 5.6포인트 향상된 성능을 보인다.
  • 음의 전달 (Negative Transfer):
    • 다중 작업을 함께 학습할 때, 도로 및 차선 세분화에서는 개별 작업 학습에 비해 성능이 약간 떨어지는 현상이 나타나기도 한다.

4.5 Ablation Study

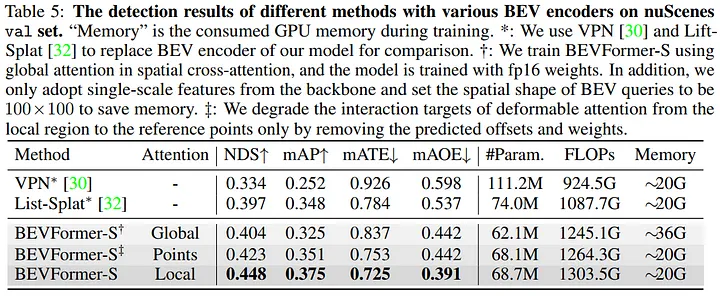

  • 공간 크로스 어텐션 효과:
    • BEVFormer-S를 사용하여, 변형 가능한 어텐션(deformable attention) 기반 공간 크로스 어텐션이 전역 어텐션이나 단순 참조점 상호작용보다 우수함을 확인했다.

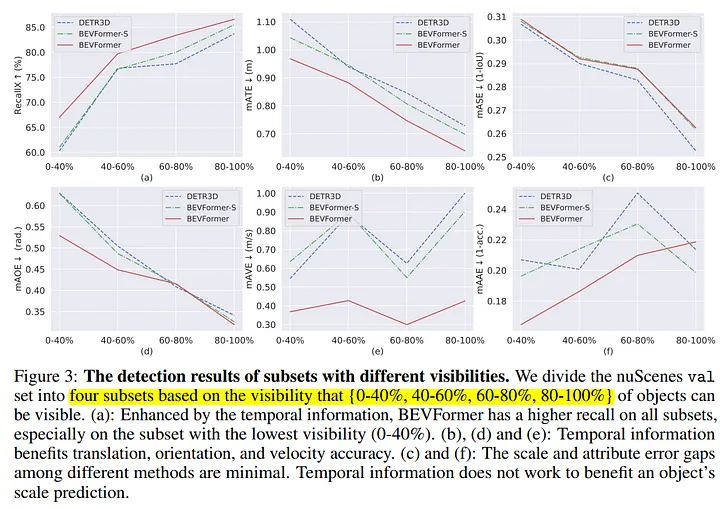

  • 시간적 셀프 어텐션 효과:
    • 시간 정보를 추가하면, 속도 추정 정확도, 물체 위치 및 방향 예측이 크게 향상되며, 특히 가시성이 낮은(occluded) 물체에 대한 재현율이 개선되었다.
  • 모델 규모와 대기 시간:
    • 다양한 구성(예: 인코더 레이어 수, BEV 쿼리의 크기, 다중 스케일 vs 단일 스케일)을 실험하여, 성능과 추론 속도 간의 균형을 평가하였다.
    • 예를 들어, 인코더 레이어 수를 1개로 줄이면 NDS는 약간 감소하지만, 추론 속도는 크게 개선되어 최대 7ms까지 단축된다.


5 Discussion and Conclusion

BEVFormer 논문은 카메라 기반 3D 인지의 가능성을 한 단계 끌어올렸다는 평가를 받는것 같다. 가장 큰 의의는, 굳이 깊이를 명시적으로 추정하지 않아도 학습만으로 BEV 표현을 만들 수 있다는 것을 보여준 점이다. 이를 통해 오차 누적의 감소가 이루어졌고, 모델이 필요로 하는 정보만 골라보는 어텐션 덕분에, 중간 단계에서 잘못된 깊이나 3D 점이 만들어져서 발생하는 오류를 줄이고 End-to-End로 최적화할 수 있었다고 한다.

참고자료

https://github.com/fundamentalvision/BEVFormer?tab=readme-ov-file

https://docs.google.com/presentation/d/1fTjuSKpj_-KRjUACr8o5TbKetAXlWrmpaorVvfCTZUA/edit?usp=sharing

https://arxiv.org/abs/2203.17270

https://medium.com/@parkie0517/bevformer-learning-birds-eye-view-representation-from-multi-camera-images-via-spatiotemporal-3b6f57b90b3a
